ข้อกำหนดแม่พิมพ์
|
ชื่อแม่พิมพ์ |

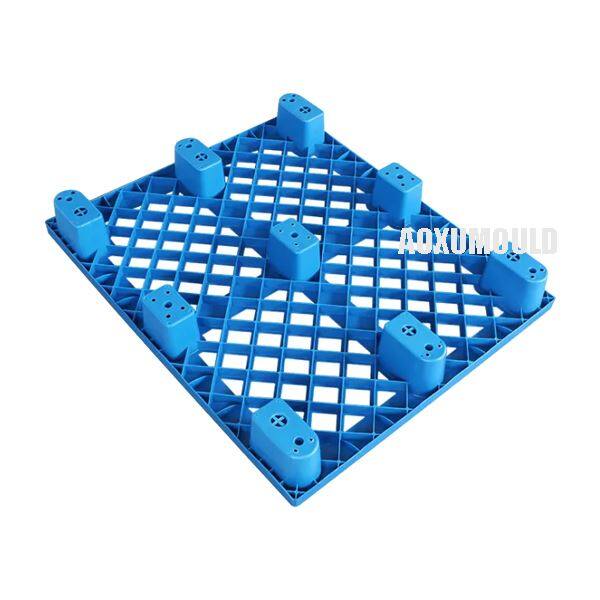

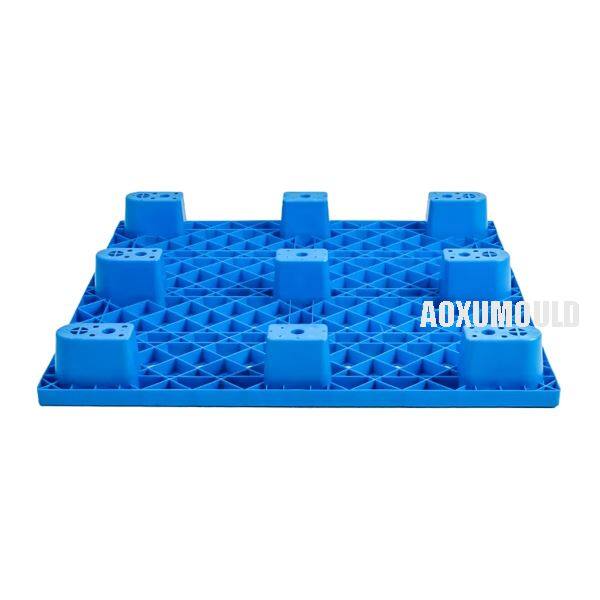

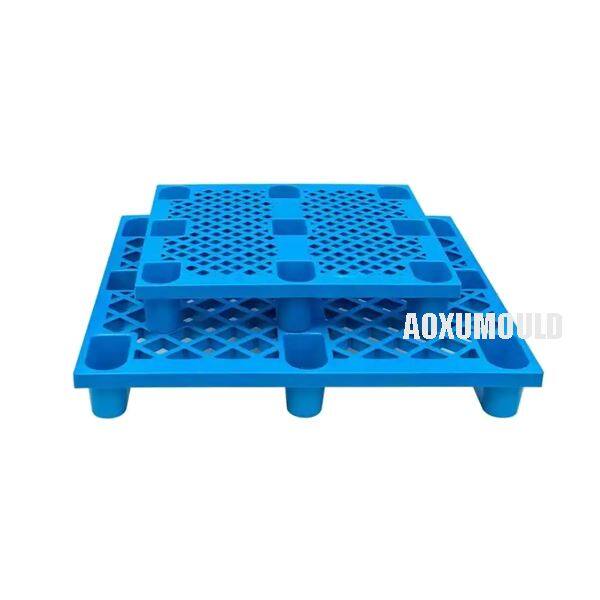

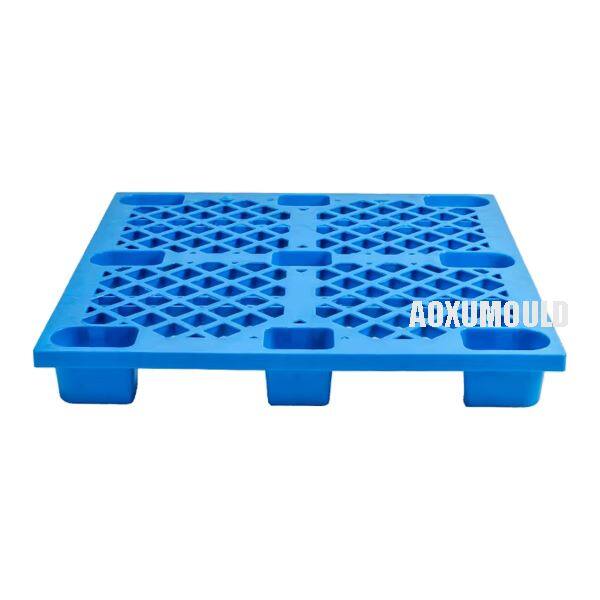

แม่พิมพ์พาเลทเก้าขา |
|
วัสดุผลิตภัณฑ์ |
HDPE, พลาสติก |
|
ขนาดผลิตภัณฑ์ |
1100x900x140 มม. |
| น้ำหนักผลิตภัณฑ์ |
12 กิโลกรัม |
|
วัสดุแม่พิมพ์สำหรับโพรงและ แกนกลาง |
P20 |
|
ฐานแม่พิมพ์ |
C45 |
|
ระบบฉีด |
นักวิ่งร้อน |
|
เครื่องฉีดที่เหมาะสม |
2700T |
|
ขนาดแม่พิมพ์ |
1960x1750x850 มม. |
|
อายุการใช้งานแม่พิมพ์ |
มากกว่า 300, 000 pcs |
ขนาดทั่วไปของพาเลทพลาสติกเก้าขา
1. ขนาดมาตรฐาน (L × W × H)
|
ขนาด (มม.) |
ขนาด (นิ้ว) |
กรณีการใช้งานทั่วไป |
ความสามารถในการโหลด (กก.)* |
|
1200 × 1000 × 150 |
47.2 × 39.4 × 5.9 |
โลจิสติกส์ยุโรป (สไตล์ Eur-Pallet) |
1, 000 - 1,500 (ไดนามิก) |
|
1100 × 1100 × 150 |
43.3 × 43.3 × 5.9 |
ตลาดเอเชีย\/ออสเตรเลีย |
1,200–1,800 (ไดนามิก) |
|
1200 × 800 × 150 |
47.2 × 31.5 × 5.9 |
การขนส่งที่มีน้ำหนักเบาค้าปลีก |
800–1,200 (ไดนามิก) |
|
1067 × 1067 × 150 |
42 × 42 × 5.9 |
ความเข้ากันได้ในอเมริกาเหนือ |
1, 000 - 1,500 (ไดนามิก) |
*(โหลดแบบไดนามิก=เมื่อเคลื่อนที่; โหลดคงที่=เมื่ออยู่กับที่ปกติ 2–3 ×สูงกว่า)*
2. ความสูงของขาและระยะห่าง
ความสูงของขา: โดยทั่วไป 120–150 มม. (สำหรับการเข้าถึงแจ็คแบบยก\/พาเลท)
ระยะห่างของขา:
กระจายอย่างสม่ำเสมอเพื่อความสมดุล (โดยปกติจะเป็นกริด 3 × 3)
มุมเสริม (พื้นที่ความเครียดที่สูงขึ้น)
ควรเลือกวัสดุพลาสติกชนิดใดสำหรับพาเลทเก้าขา?
1. HDPE (โพลีเอทิลีนความหนาแน่นสูง)
>ดีที่สุดสำหรับ: อเนกประสงค์ทั่วไปพาเลทที่มีประสิทธิภาพและมีน้ำหนักเบา
>ข้อดี:
ความต้านทานต่อแรงกระแทกสูง (ดีสำหรับโหลดหนัก)
ความชื้นและสารเคมี (เหมาะสำหรับอาหารสารเคมี)
มีตัวเลือกรีไซเคิลและ UV แบบเสถียรภาพได้
>Cons: Less rigid than PP, may deform under extreme heat (>60 องศา)
2. pp (โพรพิลีน)
>ดีที่สุดสำหรับ: แอพพลิเคชั่นที่เข้มงวดและมีความเครียดสูง (เช่นโลจิสติกส์หนัก)
>ข้อดี:
ความต้านทานความแข็งแกร่งและความล้าที่สูงกว่า HDPE
ความต้านทานทางเคมีที่ยอดเยี่ยม (กรดอัลคาลิส)
น้ำหนักเบา แต่แข็งแรง
>จุดด้อย: เปราะในอุณหภูมิที่เย็นมาก (< -10°C).
3. พลาสติกเสริมแรง (GF-PP หรือ GF-HDPE)
>ดีที่สุดสำหรับ: ความแข็งแกร่งเป็นพิเศษความทนทานในระยะยาว
>ข้อดี:
การเสริมแรงไฟเบอร์แก้ว (GF) เพิ่มความแข็งและความสามารถในการโหลด
ลดการแปรปรวนและความเสถียรของมิติที่ดีขึ้น
>จุดด้อย:
ค่าใช้จ่ายที่สูงขึ้น
หนักกว่าพลาสติกมาตรฐาน
4. พลาสติกรีไซเคิล (RHDPE\/RPP)
>ดีที่สุดสำหรับ: ผู้ซื้อที่ใส่ใจในงบประมาณเป็นมิตรกับสิ่งแวดล้อม
>ข้อดี:
ต้นทุนลดลงและยั่งยืน
รักษา ~ 80-90% ของความแข็งแรงพลาสติกบริสุทธิ์
>จุดด้อย:
ความต้านทานต่อแรงกระแทกที่ต่ำกว่าเล็กน้อย
ความสอดคล้องสีอาจแตกต่างกันไป
จะทำแม่พิมพ์ฉีดพาเลทเก้าขาได้อย่างไร?
1. การออกแบบแม่พิมพ์: ขั้นตอนแรกคือการใช้ซอฟต์แวร์ CAD (SolidWorks, UG\/NX หรือ AutoCAD) เพื่อออกแบบพาเลทและแม่พิมพ์ และจำลองการไหลของพลาสติกการระบายความร้อนและ warpage โดยใช้ MoldFlow หรือ Moldex3d
2. เลือกวัสดุที่เหมาะสม: เมื่อคุณมีการออกแบบสำหรับแม่พิมพ์คุณจะต้องเลือกวัสดุที่เหมาะสมสำหรับงาน วัสดุที่คุณเลือกจะขึ้นอยู่กับประเภทของพาเลทที่คุณทำและข้อกำหนดของกระบวนการฉีดขึ้นรูป
3. สร้างแม่พิมพ์: ด้วยการออกแบบและวัสดุของคุณในมือถึงเวลาที่จะสร้างแม่พิมพ์ สิ่งนี้จะเกี่ยวข้องกับการใช้เครื่องจักรที่แม่นยำและเครื่องมือในการสร้างแม่พิมพ์ตามข้อกำหนดของคุณ
4. ทดสอบแม่พิมพ์: ก่อนที่จะใช้แม่พิมพ์เพื่อการผลิตสิ่งสำคัญคือต้องทดสอบเพื่อให้แน่ใจว่าทำงานได้อย่างถูกต้อง สิ่งนี้อาจเกี่ยวข้องกับการทำพาเลทตัวอย่างเพื่อทดสอบประสิทธิภาพของแม่พิมพ์
5. ทำการปรับเปลี่ยน: หากมีปัญหาใด ๆ กับแม่พิมพ์ในระหว่างการทดสอบคุณอาจต้องทำการปรับเปลี่ยนเพื่อให้แน่ใจว่าทำงานได้อย่างถูกต้อง สิ่งนี้อาจเกี่ยวข้องกับการปรับแต่งการออกแบบหรือวัสดุที่ใช้ในแม่พิมพ์
6. เริ่มต้นการผลิต: เมื่อแม่พิมพ์ได้รับการทดสอบและปรับแล้วก็ถึงเวลาเริ่มต้นการผลิต ด้วยการใช้กระบวนการฉีดขึ้นรูปตอนนี้คุณสามารถสร้างพาเลทเก้าขาได้อย่างง่ายดายและมีประสิทธิภาพ
ออกแบบสำหรับผลิตภัณฑ์และ. แม่พิมพ์
จุดสำคัญในการออกแบบพาเลทพลาสติกเก้าขา
1. การพิจารณาการออกแบบโครงสร้าง
A. การกำหนดค่าขาและการเสริมแรง
>เลย์เอาต์เก้าขาจะต้องกระจายน้ำหนักอย่างสม่ำเสมอเพื่อป้องกันการดัดหรือการแตก
>ซี่โครงเสริมภายในขาและดาดฟ้าเพื่อเพิ่มความแข็งแรง
>ขาเรียวสำหรับการทำรัง\/ซ้อนง่าย (ถ้าจำเป็น)
>แผ่นรองเท้าป้องกันลื่น (เป็นตัวเลือกสำหรับความเสถียรบนพื้นผิวที่ราบรื่น)
B. การออกแบบดาดฟ้า
>เปิดกริดเทียบกับท็อปท็อปของแข็ง:
การออกแบบกริด→บันทึกวัสดุลดน้ำหนักช่วยให้การระบายน้ำ
ท็อปท็อปของแข็ง→ดีกว่าสำหรับรายการเล็ก ๆ การใช้งานที่ถูกสุขลักษณะ (อาหาร\/ฟาร์มา)
>ซี่โครงและเสื้อคลุมใต้ดาดฟ้าเพื่อเพิ่มความแข็ง
C. ความสามารถในการโหลดและการโก่งตัว
>โหลดแบบคงที่ (เมื่ออยู่กับที่) กับโหลดแบบไดนามิก (เมื่อเคลื่อนที่)
>การวิเคราะห์องค์ประกอบ จำกัด (FEA) แนะนำให้จำลองจุดความเครียด
>ความสามารถทั่วไป:
มาตรฐาน HDPE\/PP: 1, 000 - 1,500 กก.
gf-reinforced: 2, 000+ kg
2. ข้อควรพิจารณาเกี่ยวกับการฉีดขึ้นรูปการฉีด
A. มุมร่างและการขับออก
มุมร่าง 1–3 องศาบนขาและผนังเพื่อความง่าย
ตำแหน่งพินอีเจ็คเตอร์เพื่อหลีกเลี่ยงการเสียรูป
B. การออกแบบระบบทำความเย็น
ช่องระบายความร้อนที่สอดคล้องกันสำหรับการระบายความร้อนแบบสม่ำเสมอและรอบที่เร็วขึ้น
หลีกเลี่ยงเครื่องหมายแปรปรวนและจม
C. ตำแหน่งประตูและการไหล
ระบบวิ่งร้อนที่ต้องการสำหรับพาเลทขนาดใหญ่ (ลดของเสีย)
การไหลที่สมดุลเพื่อป้องกันจุดอ่อน
3. คุณสมบัติการทำงาน
>รายการ forklift (2- วิธีหรือ 4- วิธีการเข้าถึง)
>การออกแบบซ้อน\/ทำรังเพื่อประหยัดพื้นที่ในการจัดเก็บ
>พื้นผิวป้องกันลื่น (พื้นผิวหรือเคลือบยาง)
>สารเติมแต่งไฟ (ถ้าจำเป็นสำหรับบางอุตสาหกรรม)
บรรจุุภัณฑ์ &. จัดส่ง
ส่วนประกอบแม่พิมพ์
เหล็กแม่พิมพ์
ระบบรันเนอร์ร้อน
ชิ้นส่วนมาตรฐาน
วิธีรักษาแม่พิมพ์พาเลทเก้าขา?
|
คำถามที่พบบ่อย
|
>1. โรงงานของคุณสามารถปรับแต่งแม่พิมพ์พาเลทตามข้อกำหนดเฉพาะได้หรือไม่? ใช่เราให้บริการออกแบบแม่พิมพ์ที่กำหนดเองเพื่อตอบสนองความต้องการเฉพาะของลูกค้าของเรา >2. โรงงานของคุณใช้วัสดุอะไรในการผลิตแม่พิมพ์พาเลท? เราใช้เหล็กคุณภาพสูงเช่น P20, 718H, S136, H13, ฯลฯ ในการผลิตแม่พิมพ์พาเลทเพื่อให้แน่ใจว่ามีความทนทานและอายุยืน >3. วัสดุพลาสติกใดที่สามารถใช้กับแม่พิมพ์ของคุณได้? แม่พิมพ์ของเราเข้ากันได้กับ: HDPE (โพลีเอทิลีนที่มีความหนาแน่นสูง)-ส่วนใหญ่เป็นเรื่องธรรมดาราคาประหยัด PP (โพลีโพรพีลีน) - ความต้านทานทางเคมีที่ดี >4. คุณสามารถให้การสนับสนุนทางเทคนิคหลังจากซื้อแม่พิมพ์พาเลทได้หรือไม่? ใช่โรงงานของเราให้การสนับสนุนทางเทคนิคที่ยอดเยี่ยมและความช่วยเหลือแก่ลูกค้าของเราหลังจากซื้อแม่พิมพ์พาเลท >5. เวลานำสำหรับการผลิตแม่พิมพ์พาเลทที่โรงงานแม่พิมพ์ Pallet Pallet Ning-Leg คืออะไร? เวลานำสำหรับการผลิตแม่พิมพ์พาเลทอาจแตกต่างกันไปขึ้นอยู่กับความซับซ้อนของการออกแบบและปริมาณที่สั่ง ทีมขายของเราจะให้เวลารอคอยโดยประมาณเมื่อคุณขอใบเสนอราคา >6. คุณให้บริการจัดส่งสำหรับแม่พิมพ์พาเลทหรือไม่? ใช่เราสามารถจัดบริการจัดส่งสำหรับแม่พิมพ์พาเลทเพื่อให้แน่ใจว่าส่งมอบให้กับลูกค้าของเรา >7. ฉันจะติดต่อกับคุณเพื่อสอบถามเพิ่มเติมได้อย่างไร? คุณสามารถติดต่อเราผ่านเว็บไซต์อีเมลหรือโทรศัพท์ของเราเพื่อสอบถามเกี่ยวกับผลิตภัณฑ์และบริการของเรา ทีมงานของเรายินดีที่จะช่วยเหลือคุณในคำถามใด ๆ ที่คุณอาจมี และเราจะให้ใบเสนอราคาการแข่งขันตามความต้องการของคุณ >8. MOQ ของคุณ (ปริมาณการสั่งซื้อขั้นต่ำ) คืออะไร? แม่พิมพ์: 1 ชุด (ทำเองตามลำดับ)
|
