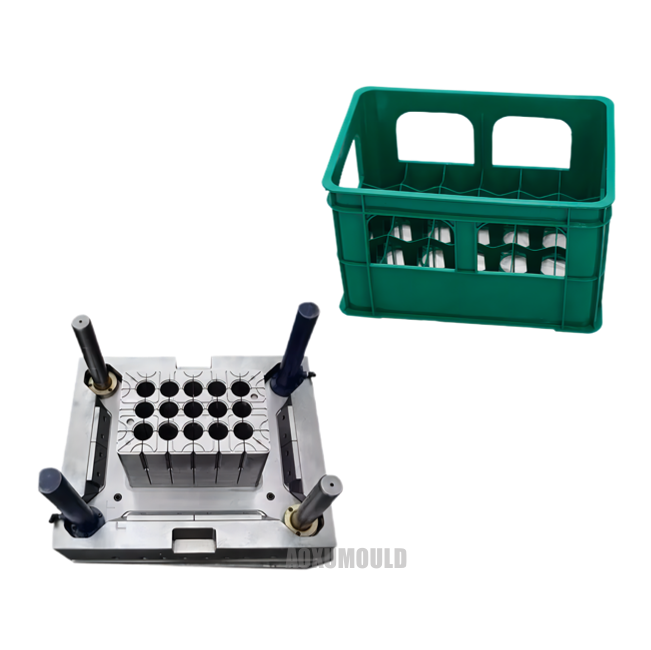

แม่พิมพ์ฉีดลังขวด



ชื่อแม่พิมพ์	แม่พิมพ์ฉีดลังขวดพลาสติก
วัสดุผลิตภัณฑ์	เอชดีพีอี
ขนาดผลิตภัณฑ์	348x260x315mm
วัสดุแม่พิมพ์สำหรับโพรงและ แกนกลาง	P20/718H/H13/2738
nos แห่งโพรง	1 โพรง
ระบบฉีด	Hot Runner Open Gates
เครื่องฉีดที่เหมาะสม	450T
ขนาดแม่พิมพ์	580x520x560 มม
อายุการใช้งานแม่พิมพ์	มากกว่า 500, 000 pcs
เวลาจัดส่ง	50 วัน







1. การเสริมแรงเหนือกว่า

ในฐานะที่เป็นที่รู้จักกันดีลังขวดพลาสติกจำเป็นต้องมีน้ำหนัก 20-30 กิโลกรัมดังนั้นจึงต้องมีซี่โครงเสริมแรงเพียงพอในกล่องเพื่อให้โครงสร้างโดยรวมแข็งแกร่งขึ้นและมีความสามารถในการรับน้ำหนักมาก

2. เพิ่มความหนาของผนังของลังร่างกาย

เราเชื่อว่าลังขวดพลาสติกจำเป็นต้องทนต่อแรงในระหว่างกระบวนการโหลดและขนถ่าย หากความหนาของผนังบางเกินไปกล่องอาจแตก ดังนั้นการเพิ่มความหนาของผนังของกล่องจึงเป็นประโยชน์ต่อการรับรองคุณภาพของลังขวดพลาสติก

3. ขอบสมิ ธ

การออกแบบขอบหนาออกแบบตามหลักสรีรศาสตร์เพื่อให้คนงานง่ายขึ้นในระหว่างกระบวนการโหลดและขนถ่าย สะดวกโดยไม่ต้องตัดมือ







แม่พิมพ์ฉีดลังขวดเป็นแม่พิมพ์ที่ใช้กันทั่วไปสำหรับการผลิตผลิตภัณฑ์พลาสติกเช่นลังขวด การใช้กลไกการดึงแกนสไลด์สี่แบบคือการตอบสนองความต้องการของผลิตภัณฑ์และปรับปรุงประสิทธิภาพการผลิตได้ดีขึ้น ลองวิเคราะห์รายละเอียดว่าทำไมแม่พิมพ์ฉีดลังขวดจึงใช้กลไกการดึงแกนสไลด์สี่ตัว

ประการแรกกลไกการดึงแกนตัวเลื่อนสี่ตัวสามารถบรรลุการขึ้นรูปของผลิตภัณฑ์ที่ซับซ้อน แม่พิมพ์ฉีดลังขวดมักจะต้องใช้รูปทรงผลิตภัณฑ์ที่ซับซ้อนที่จะผลิตโดยต้องมีการดึงหลักหลายอย่างเพื่อสร้างอย่างเต็มที่ การใช้กลไกการดึงแกนตัวเลื่อนสี่ตัวสามารถทำให้แม่พิมพ์มีความยืดหยุ่นมากขึ้นในระหว่างกระบวนการขึ้นรูปทำให้สามารถใช้หลายทิศทางของการดำเนินการดึงหลักเพื่อให้แน่ใจว่าความสมบูรณ์และความแม่นยำของการขึ้นรูปผลิตภัณฑ์

ประการที่สองกลไกการดึงแกนตัวเลื่อนสี่ตัวสามารถปรับปรุงประสิทธิภาพการผลิต แม่พิมพ์ฉีดสำหรับกล่องขวดโดยทั่วไปต้องใช้การผลิตขนาดใหญ่และวงจรการผลิตค่อนข้างสั้นซึ่งต้องใช้งานการผลิตที่รวดเร็วและมีประสิทธิภาพ การใช้กลไกการดึงแกนตัวเลื่อนสี่ตัวสามารถลดจำนวนการเปลี่ยนแปลงของแม่พิมพ์ปรับปรุงประสิทธิภาพการผลิตของแม่พิมพ์ลดต้นทุนการผลิตและเพิ่มความสามารถในการแข่งขันขององค์กร

นอกจากนี้กลไกการดึงแกนตัวเลื่อนสี่ตัวสามารถปรับปรุงคุณภาพและความเสถียรของผลิตภัณฑ์ แม่พิมพ์ฉีดลังขวดสามารถควบคุมโครงสร้างภายในและขนาดของผลิตภัณฑ์ได้ดีขึ้นผ่านกลไกการดึงแกนสไลด์สี่ตัวเพื่อให้มั่นใจถึงคุณภาพและความเสถียรของผลิตภัณฑ์ ในขณะเดียวกันกลไกการดึงแกนตัวเลื่อนสี่ตัวสามารถลดการเสียรูปหรือความเสียหายของผลิตภัณฑ์ในระหว่างกระบวนการขึ้นรูปปรับปรุงความสอดคล้องและความน่าเชื่อถือของผลิตภัณฑ์

ในที่สุดกลไกการดึงแกนตัวเลื่อนสี่ตัวยังสามารถเพิ่มอายุการใช้งานของแม่พิมพ์ แม่พิมพ์ฉีดกล่องขวดมักจะต้องใช้งานอย่างต่อเนื่องในระยะยาว หากการออกแบบแม่พิมพ์ไม่มีเหตุผลหรือใช้อย่างไม่เหมาะสมมันจะง่ายที่จะได้รับความเสียหายซึ่งส่งผลกระทบต่อการผลิตและคุณภาพของผลิตภัณฑ์ การใช้กลไกการดึงแกนตัวเลื่อนสี่ตัวสามารถลดการสึกหรอและความเสียหายของแม่พิมพ์ได้อย่างมีประสิทธิภาพยืดอายุการใช้งานของแม่พิมพ์และลดค่าใช้จ่ายในการบำรุงรักษาและการเปลี่ยน





1. แม่พิมพ์ฉีดสำหรับลังขวดเป็นหนึ่งในเครื่องมือสำคัญสำหรับการผลิตลังขวด แต่อาจมีปัญหาการหดตัวที่เกิดจากซี่โครงเสริมแรงมากเกินไปในระหว่างกระบวนการผลิต ปัญหาประเภทนี้จะนำมาซึ่งความยากลำบากในการผลิตส่งผลกระทบต่อประสิทธิภาพและคุณภาพ เพื่อแก้ไขปัญหานี้เราสามารถใช้มาตรการต่อไปนี้:

ปรับการออกแบบให้เหมาะสม เมื่อออกแบบแม่พิมพ์ฉีดสำหรับกล่องขวดจำเป็นต้องออกแบบจำนวนและตำแหน่งของซี่โครงเสริมแรงอย่างสมเหตุสมผลเพื่อหลีกเลี่ยงซี่โครงเสริมแรงมากเกินไปทำให้เกิดปัญหาการหดตัว โดยการปรับโครงสร้างและวัสดุของแม่พิมพ์ให้เหมาะสมความเสถียรและความทนทานของแม่พิมพ์สามารถปรับปรุงได้และอัตราการเกิดปัญหาการหดตัวสามารถลดลงได้

2. ปรับพารามิเตอร์กระบวนการฉีดขึ้นรูป ในระหว่างกระบวนการผลิตปัญหาการหดตัวของเชื้อราในแม่พิมพ์ฉีดลังขวดสามารถลดลงได้โดยการปรับพารามิเตอร์เช่นอุณหภูมิความดันและความเร็วของเครื่องฉีดขึ้นรูป ตรวจสอบให้แน่ใจว่าวัสดุนั้นเต็มไปด้วยกันอย่างสม่ำเสมอในระหว่างกระบวนการฉีดขึ้นรูปเพื่อหลีกเลี่ยงการระบายความร้อนก่อนวัยอันควรและการเกิดปัญหาการหดตัว

3. เพิ่มอุปกรณ์ทำความเย็น การเพิ่มอุปกรณ์ทำความเย็นที่เหมาะสมในการออกแบบแม่พิมพ์สามารถควบคุมอุณหภูมิของแม่พิมพ์ได้อย่างมีประสิทธิภาพลดผลกระทบของความเครียดจากความร้อนบนแม่พิมพ์และลดการเกิดปัญหาการหดตัว





การผลิตแม่พิมพ์ฉีดลังขวดเป็นกระบวนการที่ซับซ้อนและแม่นยำและเพื่อให้แน่ใจว่าคุณภาพและประสิทธิภาพของแม่พิมพ์ตรงตามความต้องการของลูกค้ากระบวนการตรวจสอบคุณภาพเป็นสิ่งสำคัญ ต่อไปนี้จะแนะนำกระบวนการตรวจสอบคุณภาพทั้งหมดในกระบวนการผลิตแม่พิมพ์ฉีดลังขวดจากหลาย ๆ ด้าน:

ประการแรกการตรวจสอบคุณภาพของการเลือกวัตถุดิบ การเลือกวัตถุดิบคุณภาพสูงเป็นสิ่งสำคัญในกระบวนการผลิตแม่พิมพ์ คุณภาพและอายุการใช้งานของแม่พิมพ์มักขึ้นอยู่กับคุณภาพของวัตถุดิบ ดังนั้นผู้ตรวจสอบที่มีคุณภาพจำเป็นต้องทำการทดสอบอย่างเข้มงวดและตรวจสอบวัตถุดิบเพื่อให้แน่ใจว่าพวกเขาปฏิบัติตามมาตรฐานและข้อกำหนดที่เกี่ยวข้อง

ถัดไปคือการตรวจสอบคุณภาพของกระบวนการประมวลผล ในกระบวนการประมวลผลแม่พิมพ์ผู้ตรวจสอบที่มีคุณภาพจำเป็นต้องตรวจสอบและตรวจสอบแต่ละขั้นตอนการประมวลผลเพื่อให้แน่ใจว่าความแม่นยำในการประมวลผลและคุณภาพเป็นไปตามข้อกำหนด ซึ่งรวมถึงการตรวจสอบคุณภาพของการตัดเฉือนการตัดเฉือนไฟฟ้าการตัดลวดและกระบวนการอื่น ๆ

ประการที่สามคือการตรวจสอบคุณภาพของการประกอบและการรวมกัน ในขั้นตอนสุดท้ายของการผลิตแม่พิมพ์มีความจำเป็นที่จะต้องทำการตรวจสอบคุณภาพในการประกอบและการรวมกันของแม่พิมพ์ทั้งหมดเพื่อให้แน่ใจว่าการเชื่อมต่อและการตรึงของแต่ละองค์ประกอบเป็นไปตามข้อกำหนดและเพื่อให้แน่ใจว่าประสิทธิภาพและคุณภาพโดยรวมของแม่พิมพ์

ประการที่สี่คือการตรวจสอบคุณภาพของการขึ้นรูปทดลองและการดีบัก หลังจากเสร็จสิ้นการผลิตแม่พิมพ์มีความจำเป็นต้องทำการขึ้นรูปทดลองและการดีบักเพื่อให้แน่ใจว่าแม่พิมพ์สามารถทำงานได้อย่างถูกต้องและตอบสนองความต้องการของลูกค้า ในระหว่างกระบวนการขึ้นรูปและการดีบักผู้ตรวจสอบคุณภาพจำเป็นต้องทำการตรวจสอบและทดสอบประสิทธิภาพการทำงานและความแม่นยำในการประมวลผลของแม่พิมพ์

ในที่สุดก็มีการตรวจสอบคุณภาพสำหรับการยอมรับขั้นสุดท้าย หลังจากเสร็จสิ้นแม่พิมพ์ทดลองใช้และการดีบักแม่พิมพ์จำเป็นต้องได้รับการยอมรับขั้นสุดท้ายเพื่อให้แน่ใจว่าประสิทธิภาพและคุณภาพเป็นไปตามข้อกำหนดของลูกค้า หลังจากการยอมรับขั้นสุดท้ายและการตรวจสอบคุณภาพสามารถส่งมอบแม่พิมพ์ให้กับลูกค้าอย่างเป็นทางการเพื่อใช้งานได้









เหล็กแม่พิมพ์

ระบบรันเนอร์ร้อน



ชิ้นส่วนมาตรฐาน









>1. แม่พิมพ์ฉีดลังขวดคืออะไร?

มันเป็นเครื่องมือที่ใช้ในการผลิตชิ้นส่วนพลาสติกโดยการฉีดพลาสติกเข้าไปในโพรงแม่พิมพ์

>2. วัสดุอะไรที่ใช้ทำแม่พิมพ์ลังขวด?

วัสดุที่พบบ่อยที่สุดที่ใช้ในการทำแม่พิมพ์ฉีดคือเหล็กคุณภาพสูงเช่น P20, 718, 2738 เป็นต้น

>3. กระบวนการทำแม่พิมพ์ลังขวดคืออะไร?

กระบวนการทำแม่พิมพ์รวมถึงวิศวกรรมการออกแบบการเขียนโปรแกรมเครื่องจักรการผลิตเครื่องมือการทดสอบแม่พิมพ์และการตรวจสอบความถูกต้อง

>4. แม่พิมพ์สามารถปรับแต่งตามข้อกำหนดของผลิตภัณฑ์เฉพาะได้หรือไม่?

ใช่แม่พิมพ์สามารถปรับแต่งตามข้อกำหนดของผลิตภัณฑ์เฉพาะขึ้นอยู่กับการออกแบบและข้อกำหนดของโครงการ

>5. มีปัจจัยอะไรบ้างที่ต้องพิจารณาเมื่อทำแม่พิมพ์พลาสติกของเรา?

ปัจจัยบางอย่างที่ต้องพิจารณาเมื่อทำแม่พิมพ์พลาสติก ได้แก่ การออกแบบผลิตภัณฑ์การเลือกวัสดุพลาสติกการเลือกวัสดุแม่พิมพ์ความสามารถในการฉีดขึ้นรูปของเครื่องปั้นเวลาเย็นและข้อกำหนดการบำรุงรักษาแม่พิมพ์

>6. ใช้เวลานานแค่ไหนในการทำแม่พิมพ์หนึ่งชุด?

เวลาที่ใช้ในการทำเชื้อราอาจแตกต่างกันไปขึ้นอยู่กับความซับซ้อนและขนาดของแม่พิมพ์

อย่างไรก็ตามมักจะใช้เวลาระหว่าง 6 ถึง 8 สัปดาห์

>7. สามารถทำอะไรได้บ้างเพื่อให้แน่ใจว่าคุณภาพของแม่พิมพ์?

เพื่อให้แน่ใจว่ามีคุณภาพของแม่พิมพ์การออกแบบและวิศวกรรมที่เหมาะสมวัสดุคุณภาพสูงและขั้นตอนการควบคุมคุณภาพที่เข้มงวดควรใช้ในระหว่างกระบวนการทั้งหมดในการทำแม่พิมพ์

>8. แม่พิมพ์สามารถอยู่ได้นานแค่ไหน?

อายุการใช้งานของแม่พิมพ์อาจแตกต่างกันไปขึ้นอยู่กับคุณภาพของแม่พิมพ์แนวทางปฏิบัติด้านการบำรุงรักษาและสภาพการทำงาน แม่พิมพ์ที่ได้รับการดูแลเป็นอย่างดีสามารถอยู่ได้นานหลายแสนรอบ

>9. การทำแม่พิมพ์ฉีดพลาสติกมีประโยชน์อย่างไร?

ประโยชน์บางอย่างของการทำแม่พิมพ์พลาสติก ได้แก่ เวลาการผลิตที่เร็วขึ้นต้นทุนที่ลดลงต่อหน่วยความแม่นยำสูงและความสามารถในการสร้างรูปร่างและการออกแบบที่ซับซ้อน

>10. แม่พิมพ์ลังขวดของเราสามารถซ่อมแซมและบำรุงรักษาได้หรือไม่?

ใช่มันสามารถซ่อมแซมและบำรุงรักษาเพื่อยืดอายุการใช้งานของพวกเขา การบำรุงรักษาอย่างสม่ำเสมอสามารถป้องกันการพังทลายและให้แน่ใจว่ามีคุณภาพที่สอดคล้องกัน
